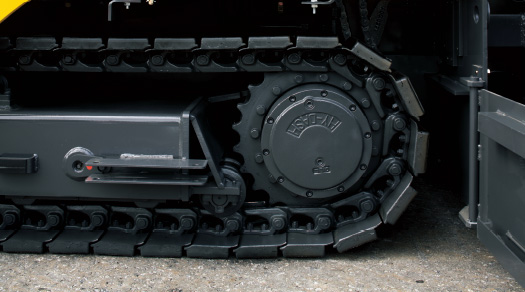

履帶內藏馬達

  行走馬達安裝在左右鏈輪的內部，直接實施驅動。由于是不需要行走鏈輪的結構，因此也就不需要進行繁瑣的鏈輪張力的調節。也不會再因鏈輪斷裂而停止行走，可以安心的施工。

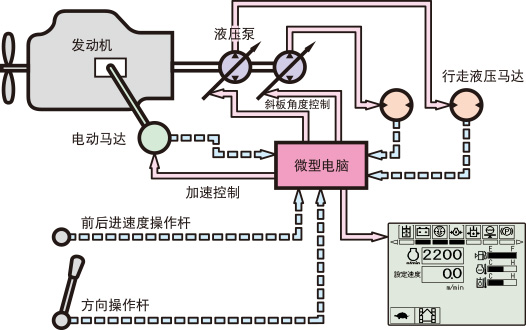

  發動機、液壓泵、行走馬達由電腦集中控制。由于能夠保存已設定內容，只需操作行走按鈕的「入／切」就能施工。

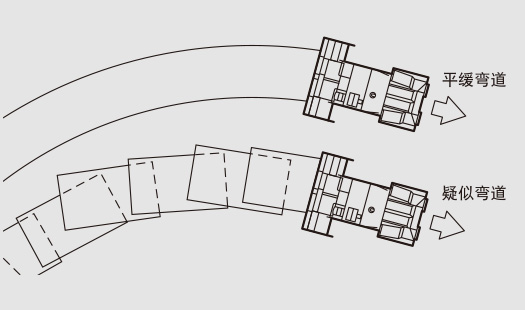

運用電腦控制實現流暢的方向轉換

  方向盤操作與通過單邊制動器形成的疑似彎道不同，設備自動控制，給左右的履帶加上一定的速度差，轉彎時能保持一定的曲率半徑。即使是轉彎時，由于是兩側履帶驅動，因此不用擔心會降低牽引力和爬坡性能。



自動熨平板鎖定和柔軟推進功能

  在等待成品材料或攤鋪?zhàn)鳂I(yè)一時停止時，自動鎖定裝置會起作用、揚程油缸會自動防止（保持）熨平板的下降。當攤鋪?zhàn)鳂I(yè)恢復時、通過電腦控制，柔軟推進功能自動起作用，繼續作業時能夠不在攤鋪路面上留下熨平板痕跡。



運輸用整機固定孔

  配置有運輸時用鋼繩等固定整機所使用的孔。

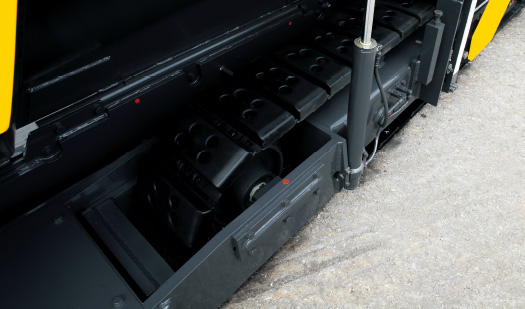

采用帶橡膠面的強力連接履帶

  帶橡膠的面連接履帶在行走時不會損傷原油路面。另外，采用了高耐久性的連接桿。

下部搖動式滾輪吸收進入口等路面凹凸。通過接地性優越的履帶提高了平坦性能。

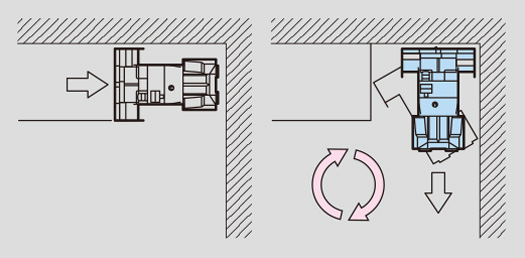

  裝備了轉向轉換技能在狹窄的工地也能輕松施工。即使攤鋪到工地盡頭也可以從旁邊出來，大大提高了工作效率。

  ＊從新型HA60C開始，換向轉換的操作變?yōu)椋磩影粹o，在操作轉向桿的方法。

  ●采用數字式速度計：攤鋪時（低速模式）顯示設定速度，移動時（高速模式）顯示行駛速度。

  ●顯示發動機回轉數

  ●不僅僅是旋轉桿的目測角度，還用7個階段的數字式棒狀圖標顯示操縱角度，所以可以掌握偏轉角度。

  ●顯示服務顯示器，能夠?qū)υO(shè)備的狀態一目了然。



延長螺旋葉片的放置場所

臺面上設置有延長用螺旋葉片的放置處。



主要規格

※表中單位采用國際單位制中的SI單位

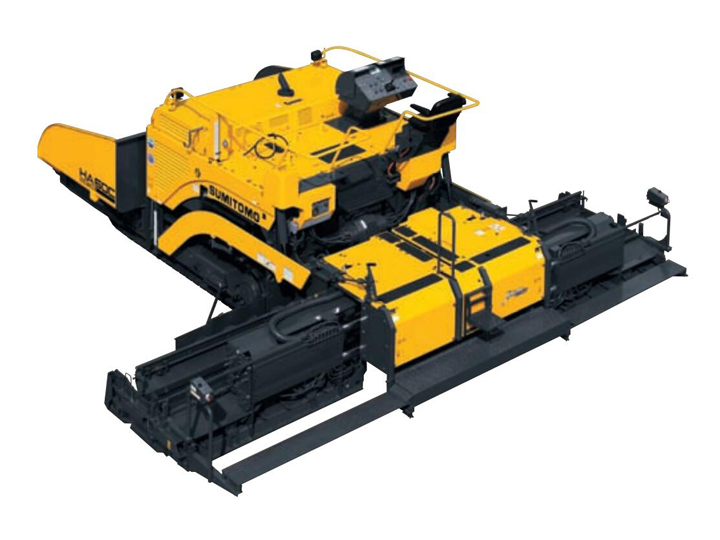

HA60C-7
寬度	標準（伸縮寬度）		2.3~6.0m 無級伸縮
攤鋪能力	攤鋪厚度		10~300mm
	攤鋪速度		1.5~20m/min
	料斗容量		11ton
	拱頂比例量		－1~3（斜面比0～3）%
整機	質量（重量）		13800kg（TV）13600kg（V）
	全長		6470mm
	全寬		2490mm
	全高		2530mm（帶遮陽篷3700）mm
	輪距（前輪／后輪）		2615mm
	輪胎		284
	^小回轉半徑		2.6m
傳送帶	驅動形式		液壓（螺旋葉片另外驅動）
	寬X列		482mm X 2
	速度		0～14.5m/min
	材料供給能力		430ton/h
螺旋葉片	尺寸		直徑330mm 螺距300mm
	回轉數		0～75min-1
熨平板	熨平板底板寬度		主部280mm 伸縮部280mm
	熨平板可變角度板		主部81mm 伸縮部81mm
	加熱裝置		自動著火式鼓風燃燒器（4個）
	攤鋪厚度調整形式		遙控式, 手動式
	伸縮機構形式		4根導管X2
	夯實機構	形式	液壓夯錘 振動器 / 液壓振動器
		振動器振動數	0～50Hz
		夯錘回轉數	0～20Hz
		夯錘夯距	3mm
	落差調節機構		液壓驅動
行走裝置	形式		履帶式
	行走驅動方式		液壓式無級變速機
	剎車形式		自動剎車
	移動速度 前 / 后		0～3.0km/h/0～3.0km/h
發動機	生產廠家形式		五十鈴 AI-4JJ1X
	總排氣量		2999cc
	額定輸出		89.2/2200 kW/min-1
	^大扭矩		412/1800 N·m/min-1

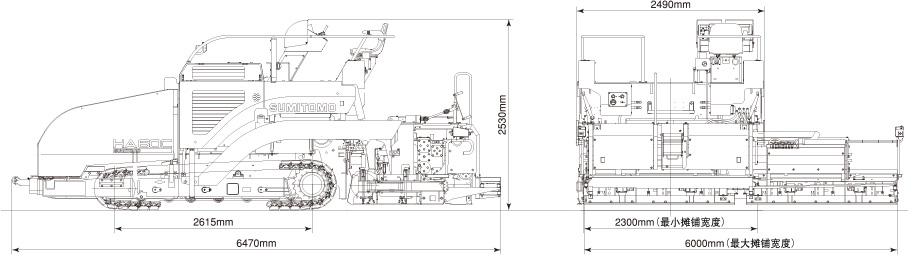

尺寸圖(HA60C-7)

•
  HA60C-7
